单相费控智能电能表

类别：485远传电表

简介：单相费控智能电能表，用于计量额定频率为50Hz的交流单相有功电能，实现先付费后用电的管理功能。本产品采用专用超大规模集成电路及SMT工艺制造，关键元器件均采用知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏...

全国咨询服务热线:400 992 5080

立即采购在线咨询

产品介绍
产品参数

产品用途

Product use

单相费控智能电能表，用于计量额定频率为50Hz的交流单相有功电能，实现先付费后用电的管理功能。
本产品采用专用超大规模集成电路及SMT工艺制造，关键元器件均采用知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。具有事件记录功能。支持2个年时区、2个日时段表、8个日时段、4种费率。同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

起动

Start

在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。

潜动

Defluction

当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。

安装、接线及测试

Installation, wiring and testing

电能表在出厂前经检验合格，并加铅封，即可安装使用。
安装

电能表应安装在室内使用。电能表底座上端有挂钩螺钉孔，可用挂钩螺钉固定；电能表下部有两个安装孔，可以螺钉固定在接线板上；安装电能表的底板应放在坚固耐火的墙上，建议安装在高度为1.8米左右。电能表的安装定位见下图：

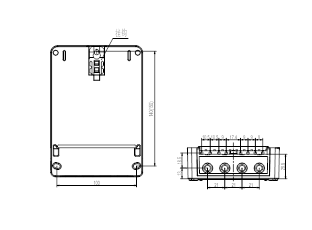

结构尺寸图

接线
电能表应按照接线端盒上的接线图进行接线，用铜线或铜接线头引入。

测试

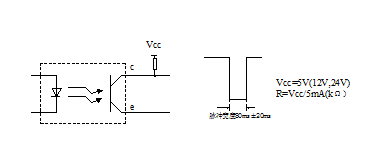

本系列电能表均配有光电耦合测试输出端口，位于接线端子处，如图中c，e指示处，接线方式如下：

技术参数 TECHNICAL PARAMETER
正常工作电压：0.9Un～1.1Un	扩展工作电压：0.8Un～1.15Un
极限工作电压：0.0Un～1.15Un	绝缘电压：≥2000VAC
功率消耗：≤1.5W和10VA	规定的工作范围:-25℃～60℃
极限工作范围:-40℃～70℃	储存和运输极限范围:-40℃～70℃
年平均湿度：≤75%	外型尺寸：160mm×112mm×58mm（远程费控）
一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%	净重：约0.9Kg

规格

型号

准确度等级

额定电压（V）

电流（A）

脉冲常数（imp/kWh）

DDZY1225

2.0

220

1600

技术指标
额定频率 50Hz
基本误差（见下表）

负载电流	功率因数	基本误差(%)
负载电流	功率因数	1.0级	2.0级
0.05Ib～0.1Ib	1.0	±1.5	±2.5
0.1Ib～Imax	1.0	±1.0	±2.0
0.1Ib～0.2Ib	0.5L 0.8C	±1.5	±2.5
0.2Ib～Imax	0.5L 0.8C	±1.0	±2.0
