产品用途

Product use

DT(S)S238-7系列三相导轨式电子式电能表是我司推出的新型产品，其采用了先进的专用双向电能计量数字电路芯片及SMT制造工艺，用于计量三相交流电路中的有功或无功电能，采用计数器显示，其特点是双向功率测量技术、防窃电、高精度、高可靠性、高过载、功耗低、重量轻、低成本。采用35mmDIN标准导轨式安装，符合DINEN50022标准。7极宽度（模数12.5m），符合JB/T7121-1993标准。广泛用于断路器安装箱，成套设备。

该产品适应于环境温度为0-40°C~+75℃，相对湿度不大于85%的条件下使用。

该产品符合GB/T17882-1999、GB/T17215.321-2008标准中对三相电子式电能表的全部技术要求。

产品特点

Product features

起动

Start

电能表在额定电压，额定频率及功率因数为COSФ=1的条件下，当负载电流为有功≥0.002Ib（经互感器接入），无≥0.003Ib（经互感器接入），有功≥0.004IB(直接接入),无功≥0.005Ib（直接接入）时，电能表应能连续计量电能。

潜动

Defluction

当施加115%额定电压、电流电路断开时，电能表测试输出不应产生多于一个的脉冲。

原理及功能

Principle and function

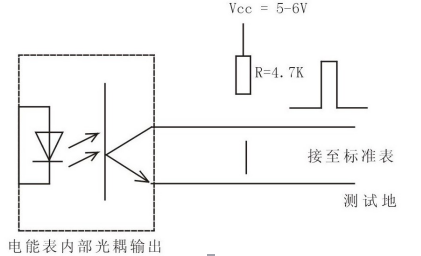

如图1所示，被测三相电压和电流经各自的取样电路变换成适当的电平输入到双向电能计量专用数字集成电路，其输出与被测输入有/无功功率成比例的脉冲信号经分频后，分别驱动有/无功值使用的布进电机计度器，实现三相电能计量。电能表具有电能测试脉冲及输出。
该表采用三相电源供电，在缺相时，（有缺相指示灯熄灭指示分别为A相，B相，C相，）仍可正常工作。

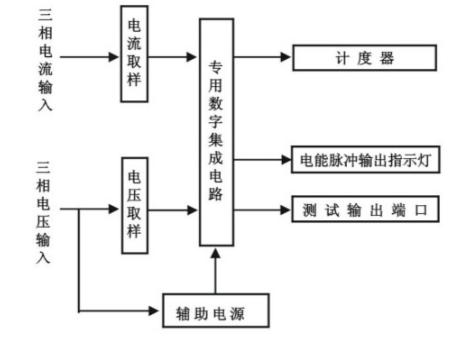

图1DT(S)S/DXS238系列三相电子式电能表工作原理框图

使用方法

Usage method

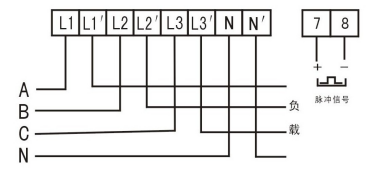

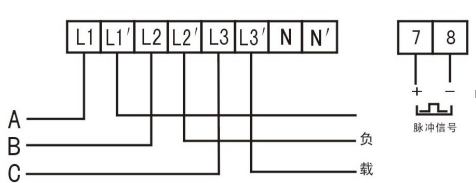

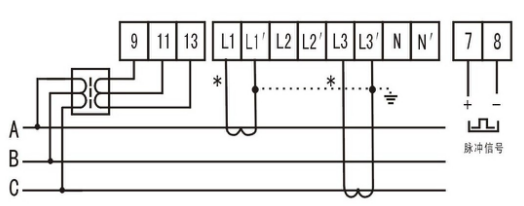

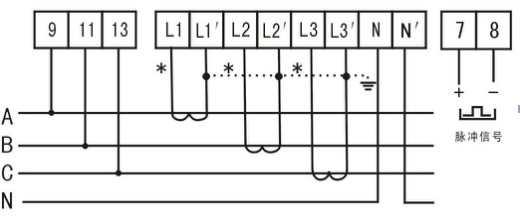

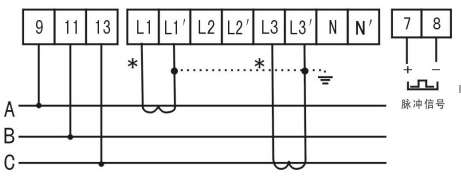

 DT(S)S/DXS238系列三相电子式电能表端座接线如下图所示：

产品型号	准确度等级	规格		电能测试脉冲常数
DT(S)S238-7	有功1.0	DSS238-7三相三线3X100V 3X380V	3X1.5(6)A	脉冲常数以电能表面板表示为准
			3X5(20)A
			3X10(40)A
			3X15(60)A
			3X20(80)A
		DTS238-7三相四线3X220/380V	3X1.5(6)A
			3X5(20)A
			3X10(60)A
		3X57.7/100V	3X20(80)A
		3x57.7/100v	3x1.5(6)

基本误差

有功1.0级，无功2.0级
