产品简介

PRODUCT BRIEF

电磁水表基于法拉第电磁感应定律的原理来测量流量的电子水表。广泛应用于水工业中各种水的计量，如原水、供水、污水处理及水利工程行业。

产品特点

PRODUCT FEATURES

主要用途

MAIN PURPOSE

KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

①.使用环境条件

环境温度：   传感器-25℃～+60℃   转换器-10℃～+60℃

相对温度：   5%-95%

②.工作条件

流体最高温度：   一体型  70℃

分离型：   聚四氟乙烯衬里   150℃

氯丁橡胶衬里     80℃

聚氨酯橡胶衬里   70℃

流体电导率：   ≥5uS/cm

工作原理

WORKING PRINCIPLE

一.数学物理模型

电磁流量计的工作原理基于法拉第电磁感应法律。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

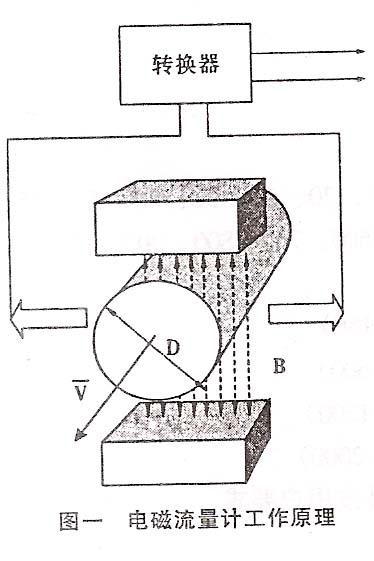

如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

法拉第电磁感应定律为：E=B·D·V         （1）

流量的体积流量为：    （2）

由公式（1）和（2）可得到：（m³/h)         （3）

因此电动势可表示为：       （4）

当B是一个常数时，对某一个固定的口径D也是一个已知数，公式（3）中=K（一个常数），那么公式（3）可改写为：Q_V=K·E （m³/h)    （5）

从公式（5）可以看出，流量Q_V与电动势E成正比。

二.转换器电路结构

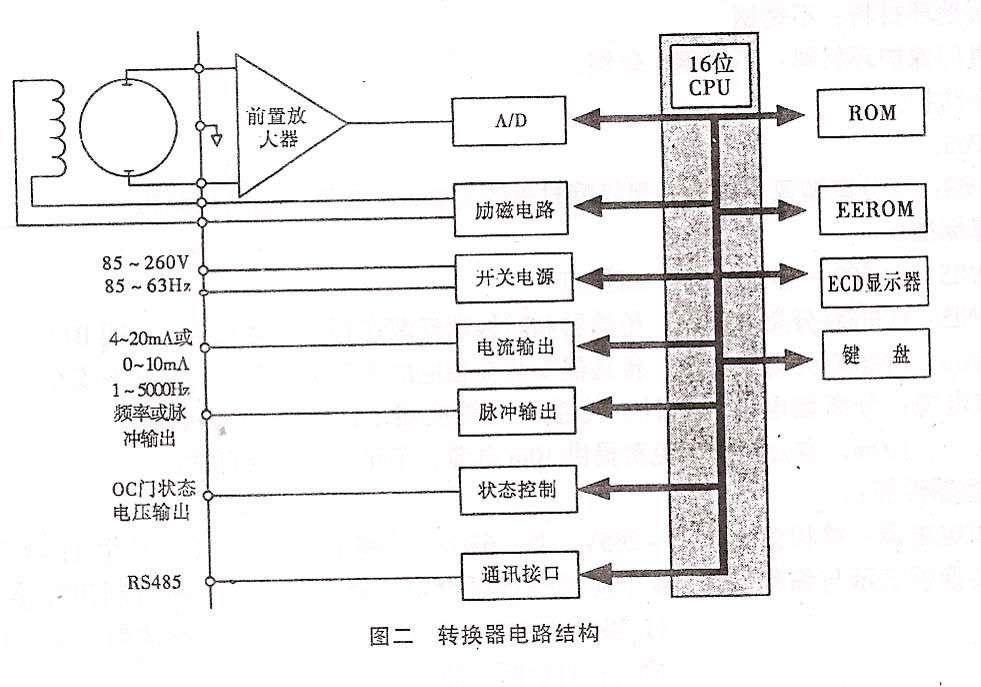

电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到B是一个常数,同时把传感器感应的电动势放大\转换成标准的电流信号或频率信号,便于流量的显示,控制与调节.图二所示为转换器电路结构。

流量参数

FLOW PARAMETERS
