接错线的智能电能表还能通讯吗?

文章来源: 人气:3577发表时间:2019-07-23 15:31:23

       RS485通信接口具有低成本、架构简单、可靠度高及抗干扰能力强等诸多优点,所以485通信接口电路在智能电表通信中占有重要位置,其各项技术性能,直接影响其通信是否畅通。以总线方式组网遇到的现实问题是,由于普通的485芯片的总线端A、B端是区分极性的,也就是说A、B端有高电平与低电平之分,就是通常所说的正端(+)与负端(-)。工程施工中,电能表与电能表之间的连接、电能表与采集终瑞之间的连接,必须正端与正端连接,负端与负端连接,才能实现正常的通信。但是,在组网施工过程中,常有将正、负端接反的现象发生,因而造成通信不畅。

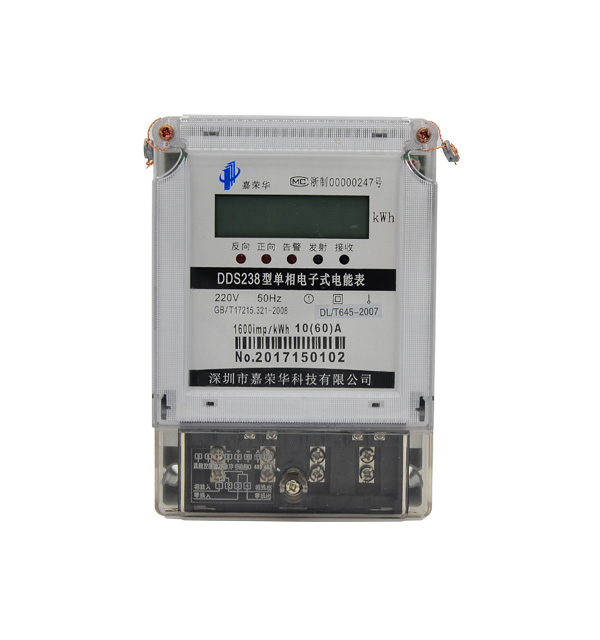

485智能电表

       根据近几年组网中出现大量这类问题,给工程施工带来了很大的维护检修成本,国家电网公司在最新公布实施的企业标准《Q/GDW354-2012智能电能表功能规范》第4.9.1条“RS485通信”一节中明确规定:


       RS485接口必须和电能表内部电路实行电气隔离,并有失效保护电路。


       RS485接口应满足DL/T 645-2007电气要求,并能耐受交流电压380V、2分钟不损坏的试验。


       RS485接口通信速率可设置,标准速率为1200bps、2400bps、4800bps、9600bps,缺省值为2400bps。


       RS485接口通信遵循DL/T 645-2007协议及其备案文件。


       电能表上电完成后3s内可以使用RS485接口进行通讯。


       RS485接口应能保证在485总线上正、反接线都能正常通讯。


       以上规定中明确提出了“RS485接口必须和电能表内部电路实行电气隔离,并有失效保护电路”的要求,也就是说RS485芯片要使用单独隔离电源供电,而且要与电能表内部MCU等电路通过光耦或者隔离芯片做电气隔离。
此文关键词:电表,智能电表,RS485智能电表
