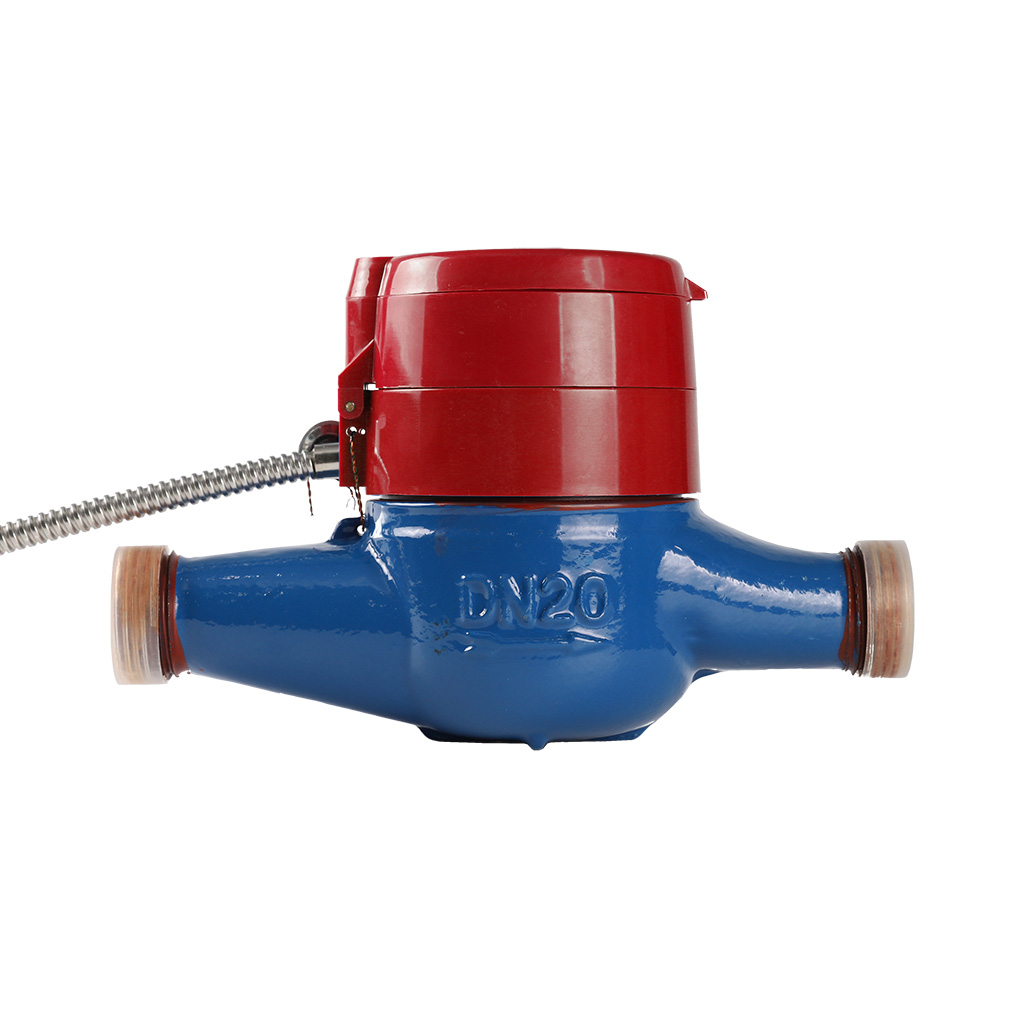

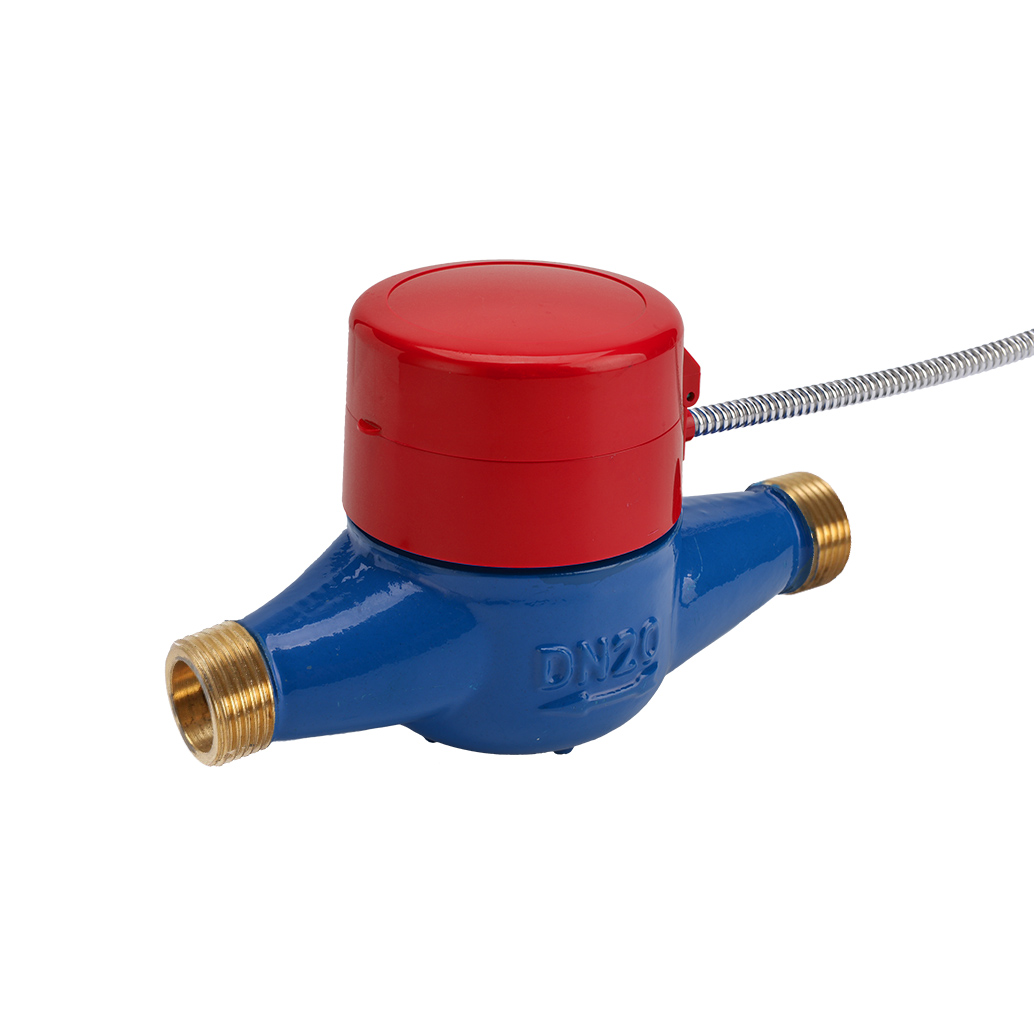

光电直读远传热水表

类别：光电直读水表

简介：用来测量流经自来水管道饮用水的总量并通过M-BUS总线或485总线传输给二次仪表。

全国咨询服务热线:400 992 5080

立即采购在线咨询

产品介绍
产品参数

产品用途

Product use

用来测量流经自来水管道饮用水的总量并通过M-BUS总线或485总线传输给二次仪表。

产品特点

Product features

		内置CPU、存贮芯片和通讯模块（RS485\M-BUS）
		只需在采集水表数据时供电，由光电管读出水表字轮编码，经CPU判断产生数字并由M_BUS总线或485总线输出
		本水表采用可拆卸旋翼式水表，计数器与下层结构分离，读数保持清晰，更换计数器可在不停水的情况下即可调换
		水表维修不需从管道上拆卸

使用条件

Use condition

0℃≤水温≤30℃（冷水水表）
0℃≤水温≤90℃（热水水表）
水压≤1Mpa 水表不能浸入水中

信号类型

Signal type

光电编码无源直读技术，支持DL/T 645、CJ-T188、MODBUS，行业通用或用户指定通讯协议规约；通讯传输最大距离：300m；通讯传输速率：1200bps、2400bps、4800bps、9600bps。

最大允许误差

Maximum allowable error

1、在从包括最小流量（Q1）在内到不包括分界流量（Q2）的低区中的最大允许误差为±5%。

2、在从包括流量（Q2）在内到包括过载流量（Q4）的高区中的最大的允许误差为±2%，（热水表）±2.5%。

技术参数

TECHNICAL PARAMETER

接口	波特率	协议	地址码		表盘标示	电压
M-BUS总线 485总线	1200	645 F188 T188 MODBUS-RTU	645	后8位	000000000000	直流 12V 24V 36V
	2400		F188	后12位	000000000000
	4800		T188	后12位	000000000000
	9600		MODBUS-RTU	后2位	000000000000

外形尺寸

OUTLINE SIZE

公称口径mm	长度L	宽度K	总高H	连接螺纹
DN15	165	98	104	G/4B
DN20	195	98	106	G1B
DN25	225	103	112	G1²/4B
DN32	230	104	117	G1^²/4B
DN40	245	124	147	G2B

信号接线线颜色

SIGNAL WIRING

类型	线数	红线	黑线	白线	蓝线
M-BUS总线	2线	A/B	A/B	/	/
485总线	4线	电源正	电源负	485	485
