不锈钢 | 直读远传大口径 -光电直读水表-

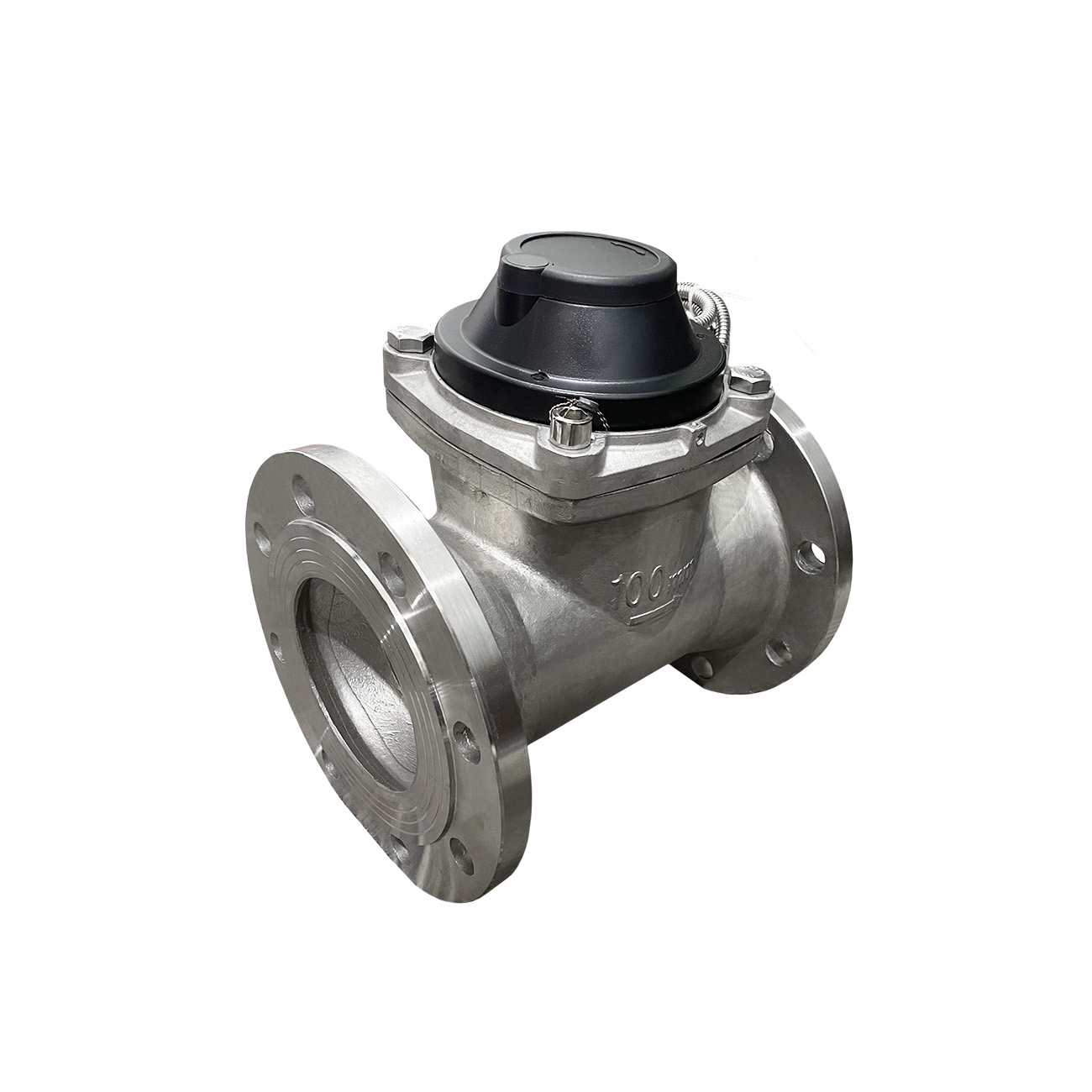

不锈钢 | 直读远传大口径

类别：光电直读水表

简介：不锈钢直读远传大口径耐腐蚀、耐酸碱、抗老化、无污染，具有精度高、量程大、在高温低温都不会产生腐蚀和渗出等优点，属于环保、节能新型产品。

全国咨询服务热线:400 992 5080

立即采购在线咨询

产品介绍
产品参数

产品用途

PRODUCT USE

不锈钢直读远传大口径 ,用来测量流经自来水管道饮用水的总量并通过M-BUS总线或485总线传输给二次仪表。

不锈钢水表耐腐蚀、耐酸碱、抗老化、无污染，具有精度高、量程大、在高温低温都不会产生腐蚀和渗出等优点，属于环保、节能新型产品。

产品特点

PRODUCT FEATURES

		内置CPU、存贮芯片和通讯模块（RS485\M-BUS）
		只需在采集水表数据时供电，由光电管读出水表字轮编码，经CPU判断产生数字并由M_BUS总线或485总线输出

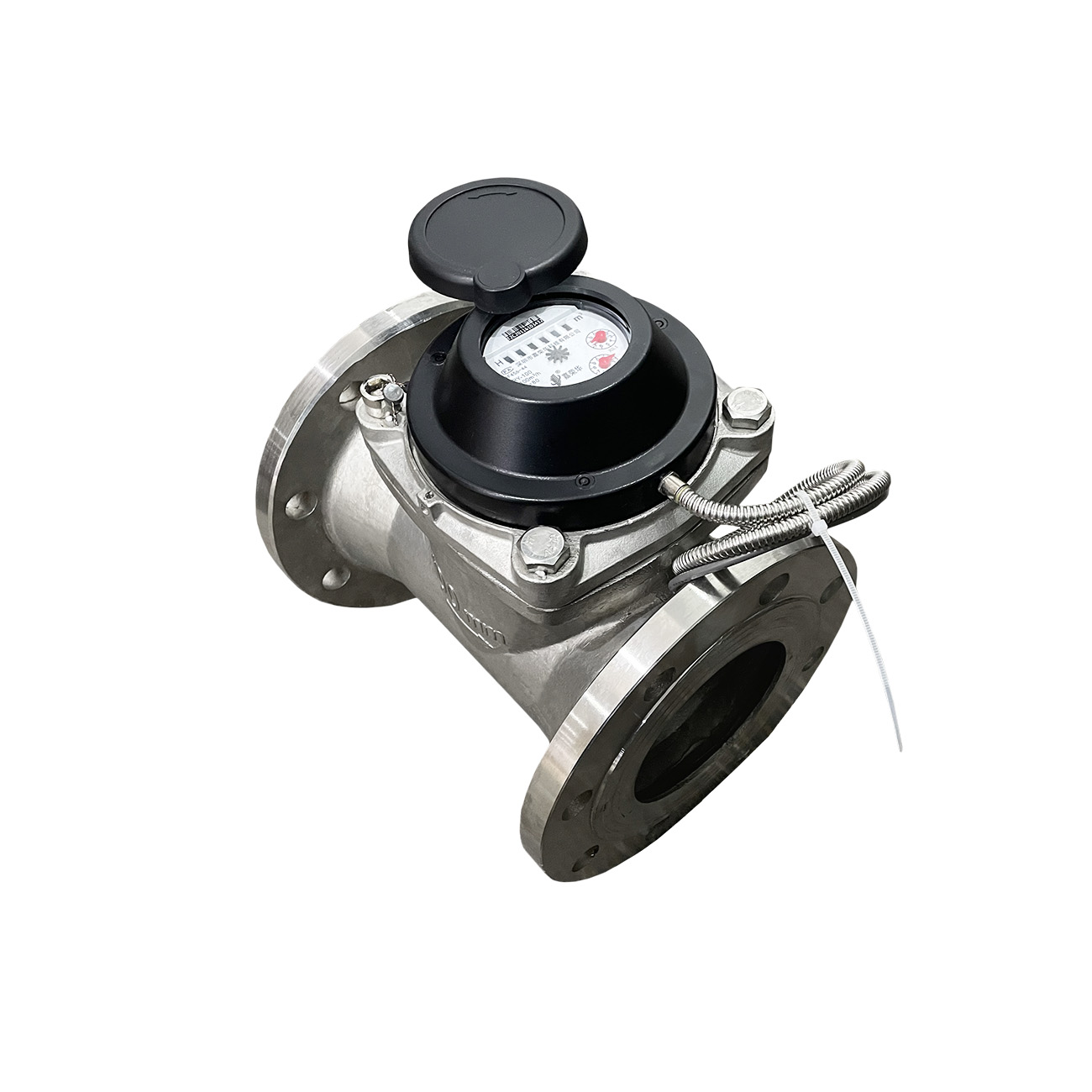

		本水表采用可拆卸螺翼式水表，计数器与下层结构分离，读数保持清晰，更换计数器可在不停水的情况下即可调换
		不锈钢表体耐腐蚀、耐酸碱、抗老化、无污染

使用条件

USE CONDITION

水温≤50℃（冷水水表）
水温≤90℃（热水水表）
水压≤1MPA 水表不能浸入水中

信号类型

SIGNAL TYPE

光电编码无源直读技术，支持DL/T 645、CJ-T188、MODBUS，行业通用或用户指定通讯协议规约；通讯传输距离：300M；通讯传输速率：1200BPS、2400BPS、4800BPS、9600BPS。

允许误差

MAXIMUM ALLOWABLE ERROR

1、在从包括流量（Q1）在内到不包括分界流量（Q2）的低区中的允许误差为±5%。

2、在从包括流量（Q2）在内到包括过载流量（Q4）的高区中的允许误差为±2%，（热水表）±2.5%。

技术参数

TECHNICAL PARAMETER

型号	公称口径 MM	准确度等级	常用流量Q3 M3/H	读数 M3	读数 M3
LXLY-50	50	2级	25	0.001	999999
LXLY-65	65	2级	40	0.001	999999
LXLY-80	80	2级	63	0.001	999999
LXLY-100	100	2级	100	0.001	999999
LXLY-125	125	2级	160	0.01	999999
LXLY-150	150	2级	250	0.01	999999
LXLY-200	200	2级	400	0.01	999999
LXLY-250	250	2级	630	0.01	999999
LXLY-300	300	2级	1000	0.01	999999

外形尺寸

OUTLINE SIZE

公称口径mm	长度L	宽度K	总高H	法兰孔距D	中心高H1	法兰孔直径	法兰孔数
DN50	200	175	250	140	80	18	4
DN65	200	185	255	140	80	18	4
DN80	225	200	265	160	95	18	8
DN100	250	220	343	180	105	18	8
DN125	250	250	360	210	165	18	8
DN150	300	285	375	240	135	18	8
DN200	350	345	400	295	162	18	8
DN250	450	395	484	350	232	12	12
DN300	450	445	506	400	438	12	12
法兰连接按GB4216.4-84《10巴灰铸铁管法兰尺寸》
