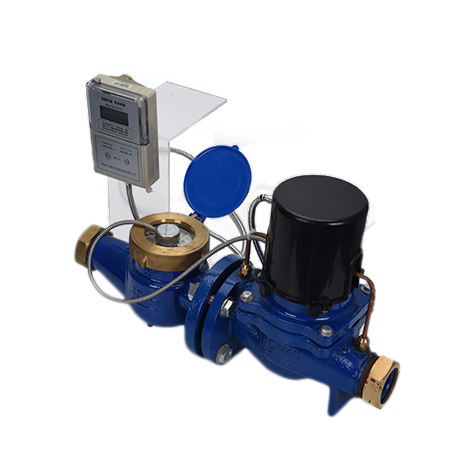

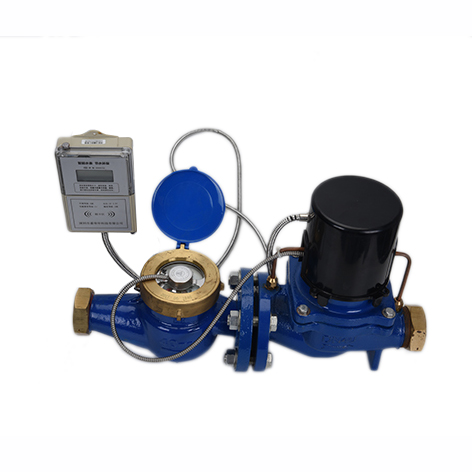

ic卡射频卡大口径 -IC卡水表-

ic卡射频卡大口径

类别：IC卡水表

简介：ic卡射频卡大口径 ,是用于测量流经自来水管道饮用水的总用水量的仪表，能适用广大自来水公司的应用需求。该产品经过我公司对大表的多年研究和对高新电子技术产品的开发，采用微型计算机为核心，以智能卡为传递介质而形成的一种高新技术仪表，具有微功耗、计量准确、外形美...

全国咨询服务热线:400 992 5080

立即采购在线咨询

产品介绍
产品参数

产品特点

PRODUCT FEATURES

大口径是用于测量流经自来水管道饮用水的总用水量的仪表，能适用广大自来水公司的应用需求。该产品经过我公司对大表的多年研究和对高新电子技术产品的开发，采用微型计算机为核心，以智能卡为传递介质而形成的一种高新技术仪表，具有微功耗、计量准确、外形美观等特点。完全不需要人工抄表，对现代化的生活提供了诸多保障，成为供水部和物业管理部门重要的计量管理器具。

模块显示内容

Module display content

		单位：m.3——水量体积单位;当刷卡成功时，显示CC——— 完成
		累计：即累计金额，显示用户的水表一共用了多少升水;剩余：即剩余金额，显示用户的水表还剩下多少升可用
		开关阀：显示水表内阀门处在开阀或关阀的状态
		请充值：在用户剩余金额达到设置卡所设置的报警金额以下时，会显示请充值，提醒用户充值购水
		故障：当出现阀门堵塞、刷卡错误时，都会显示E XX 故障
		缺电：当检测到电池电压低于水表内设置的最低额度值时，判断为电池缺电，需要及时更换电池
		干扰：当表内检测到有磁攻击时，系统会自动关阀，刷用户卡可以打开阀门，当干扰达到一定次数时，会显示干扰符号，并将阀门关死
		年月日、时分秒：当表内显示时间时，会在显示内容上出现对应的年月日时分秒的标志
		刷用户卡时，最后会出现新购水量，即上次购水的水量

使用说明

Instructions

1、用户开户：水表安装后在没有刷用户卡时阀门已经开启，这时使用的是本水表的透支水量，当用户第一次向该表刷用户卡时，表明该表已开户，将自动扣除已用水量。

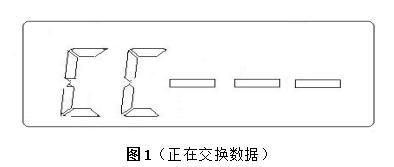

2、用户购水：用户将购过水的用户卡放到水表的射频感应区，模块就会显示如图1，显示“”说明正在交换数据，接着显示新购量。

3、读数方法：用户平时想查看自己的用水情况时，将用户卡放到水表的射频感应区唤醒水表，这时在液晶屏上依次显示您最新的累计用水量，剩余水量、新购水量等参数。

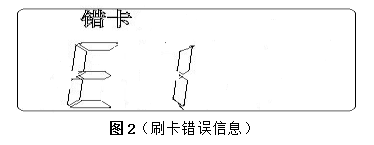

４、刷卡错误：如用户在刷卡的过程中刷卡太快或者没放对最佳位置时将会显示错卡字符接着显示累计、剩余、新购水量。（当出现这种情况，用户不要担心，不会造成任何损失，请用户重新刷卡即可）如图2

5、关阀报警：
(1)剩余水量不足，当剩余水量减少到报警水量（报警水量由管理部门设定）时，将自动关阀，提醒用户及时购水，这时用户可以用自己的用户卡去刷卡打开阀门继续用水。当剩余水量减到0时，可以通过刷用户卡将阀门打开进入透支状态继续用水（当管理部门设置了透支水量时适用），当继续用完透支水量后阀门自动关死,将无法用用户卡打开，只有用户重新购水充值后才可打开阀门继续用水,并减去已用的透支水量。
(2)电池缺电提示：当水表电池电压低于设定值出现缺电时，水表阀门将自动关闭，此时可用用户卡打开阀门继续用水，48小时后，如果没有更换电池，将彻底关阀，只有更换电池后才可打开阀门,电池缺电时应该及时向管理部门通知更换电池。
6、故障提示：当阀门出现故障（如：由于天气过冷，阀门处结冰）时或由于其它原因造成阀门发生故障，这时将在液晶屏上显示有故障的提示，应该及时向管理部门反应解决。
7、用户补卡：用户卡丢失后，请到管理部门重新补发一张用户卡。

外形说明

Outline description

示意图

水表连接尺寸如图：单位：mm

公称通径 DNmm	50	65	80	100	150
法兰外径 Dmm	165	165	200	220	285
螺孔中心直径 Dmm	125	125	160	180	240
螺孔数量直径 Z-Φd	4-18	4-18	8-18	8-18	8-22
总长度 Lmm	280	280	505	610	770

安装说明

Installation instructions

1．选择水表时应以管道经常使用流量接近或小于水表的常用流量，不能单纯以管道口径确定水表口径。
2．新装管道应先清除管道内的石子、泥沙等杂物后再安装水表，以防止水表损坏或发生故障。建议安装过滤器。
3．水表度盘朝上水平安装，表壳箭头方向应与管道内水流方向一致，水表上游应安装流量整直装置或整流直管段，整流直管段长度大于5倍水表口径。
4．水表不应承受由管子引起的过度应力，需要时水表应安装在底座或托架上。
5．水表远离震动源，震动会影响水表精度。
6．水表应进行防暴晒和防冰冻保护措施。
7．为补偿水表安装中出现的误差，便于拆装，水表下游建议安装相应口径的伸缩节。
8．为了水表维护方便，建议在其上、下游适当位置安装阀门。
9．水表数据集中器应安装于室内或防雨防冻防晒的位置。
10．水表的用户不得对水表、手持器式水表的控制部分随意拆卸装，遇到问题可与有关部门联系解决。

故障现象及排除办法

Fault phenomena and troubleshooting

刷卡时出现错卡：请重新刷卡。
当显示阀门关闭：请重新刷卡。
当显示“缺电”，请到管理部门要求更换电池。
当显示“请充值”时，请到管理部门购水。
当显示“干扰”请通知管理部门查看原因。

技术参数 TECHNICAL PARAMETER
计量精度：2级	压损：<0.2MPa
工作电压:3.6V	阀门开闭次数：>2000次
被测水温：0~30℃	工作压力：0.02~1.6MPa
卡片类型：T5557射频卡

公称口径	过载流量	常用流量	分界流量	最小流量
32	12	10	0.20	0.120
40	20	16	0.32	0.200
50	30	25	2.0	0.500
65	48	40	3.2	0.800
80	75	63	5.0	1.25
100	120	100	8.0	2.0
150	300	250	20.0	5.0

水表的最大允许误差：从包括最小流量Q1至不包括分界流量Q2的低区±5％；包括分界流量Q2至包括过载流量Q4的高区±2％。
